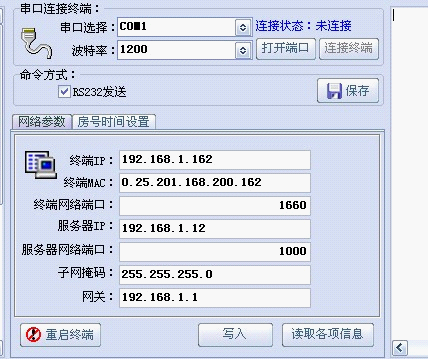

二、 串口连接：选择正确的串口和波特率（1200）→点击打开端口→连接终端，连接成功会显示 已连接；
三、 选择命令方式：RS232发送；
四、 网络参数设置：填好参数值→点击写入，设置成功后会提示成功信息，每个终端的IP、MAC不能重复，参数值参照：
终端IP：192.168.1.162（写下一个刷卡器可以把此值改163）
终端MAC：0.25.201.168.200.162（写下一个刷卡器可以把此值改163）
以上两个值在局域网内不能重复。
终端网络端口：1660（此值不能更改）
服务器IP(刷卡器服务程序运行的电脑的IP)：192.168.1.12
服务器网络端口：1000（此值不能更改）
子网俺码：255.255.255.0
网关：192.168.1.1
五、 房号时间设置：点击房号时间设置→输入房间号→点击写入→再点击写入当前时间
六、 点击重启终端后5秒钟，再点击读取各项信息，看读出是否正确。
附：A、写IP数据线的制作：

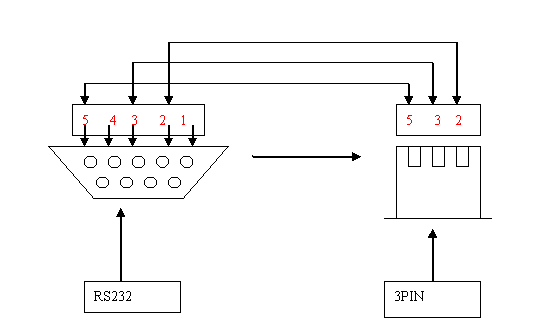

1、 用9孔的COM线剪断，拨开棕红黄三根线（用测试仪找出对应COM口2、3、5），用排线连接到3PIN ，如图：

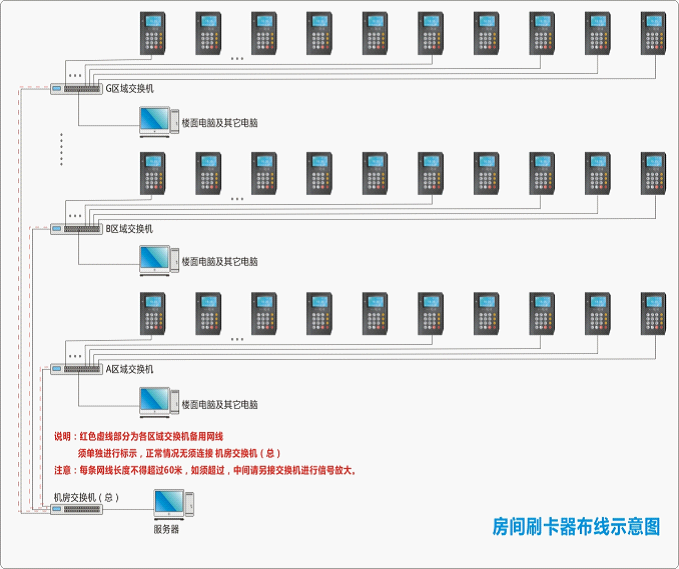

B、网络拓扑图

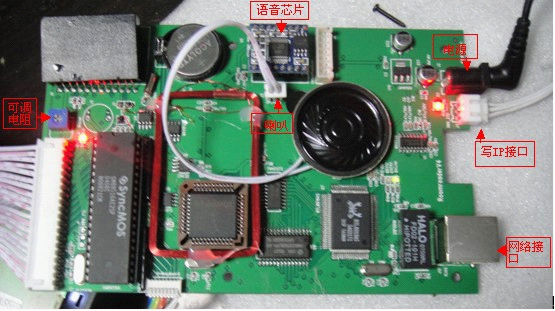

二、刷卡器主板图：
三、故障判断：
1、 显示屏模糊或无显示：用小螺丝刀在可调电阻处轻轻转动，旋转范围达不到一圈的，不能用力旋转以致损坏，调至显屏清晰即可；
2、 无报语音：语音芯片松了或者喇叭处线断了或者喇叭坏了
3、 、刷卡器不能正常操作：A、检查网络是否接通，可以在电脑点 开始→运行→输入CMD确定→PING 刷卡器IP地址，看网络是否连通；B、用写IP数据库将刷卡器连接上电脑，点击读取各项信息
4、 如果刷卡器上的时间不准了，请重新写入刷卡器时间
5、 刷卡器在通电的情况下，千万不要用手，金属物件去接触刷卡器的主板，以免引起电路短路
四、其它要求：
1、 刷卡器配置了专用电源，直流电源适配器，输出直流电压5V，不能高于5V，否则易烧坏刷卡器的配件，开发商提供了电源，请不要自己购买电源，否则因电源烧坏刷卡器，不在保修范围内。
2、 网线要求(强烈要求用AMP品牌网线，一箱网线一般长305米，价格在600元以上一箱)
a、 每根网线的两头要用独立的标志标记出来，比如用白色的标签在两头同时标记“A1”，用以表示是一根线的两头，以免以后将几十根网线搞混。
b、 布线过程中不允许将网线折死弯，网线不能有硬伤，布线完毕后在装修过程中，一定要爱护网线，比如将网线捆好，不要踩网线，搬运东西的时候不要砸到网线等。
c、 工程采用的网线是超五类非屏蔽式双绞线，品牌可采用AMP、阿尔卡特、朗讯等品牌，但需注意目前市面上假线较多，采购过程中应格外小心，最好和供应商签署质量保证协议。
d、 当网线与强电交叉或平行分布时，网线要与强电保持15公分左右的距离，同时要尽量远离可能的干扰设备。
e、 机房的网线要按交换机的位置留3-4米左右的余量。
f、 机房到每个包间一根网线，中间不能有接头，不能折死弯，不能被挤压，必须穿PVC套管，防止被老鼠破坏。
g、 每间包房或管理点的网线从墙角出来之后，不要用RJ45模块，直接放线即可；放线的原则是根据电脑的具体位置，将网线按直角的走法留到电脑的摆放位置，然后留出1米左右的余量。
h、 每根网线的长度不得超过80米。
3、交换机要求用好品牌的交换机，如华为，思科，Dlink
五、软件配置

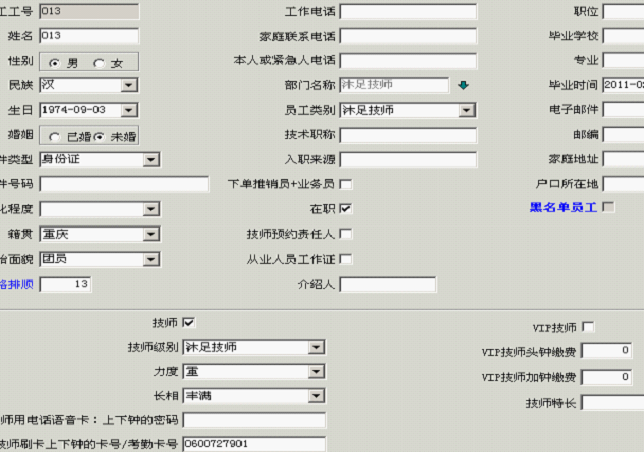

1、 设置技师卡：运行后台管理.exe ,在最上面的人事管理—>员工档案->双击一个员工，设置员工卡

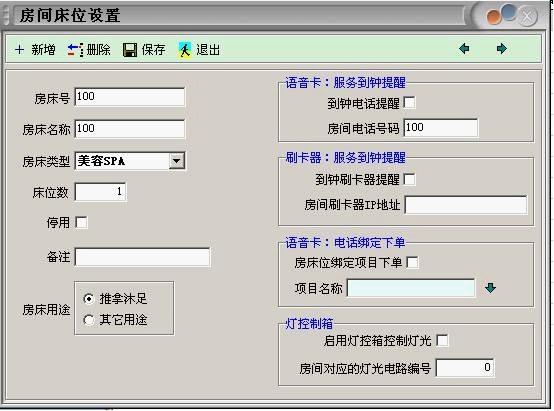

2、 设置房间号的 Ip 地址：运行后台管理.exe—>屏幕的左边：房间床位设置—>新增
3、 设置刷卡器服务程序运行的电脑IP 地址 = 下图中的服务器IP地址

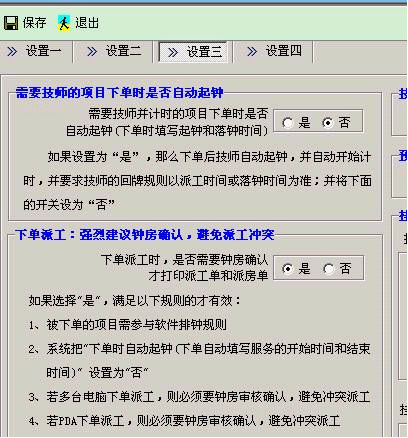

4、 运行后台管理.exe—>屏幕的左边：技师排钟规则，设置成如下：

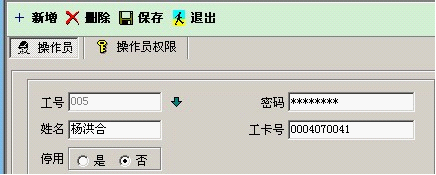

5、 运行后台管理.exe—>屏幕的最上面：系统设置—>权限设置 ，在此设置管理的工卡号

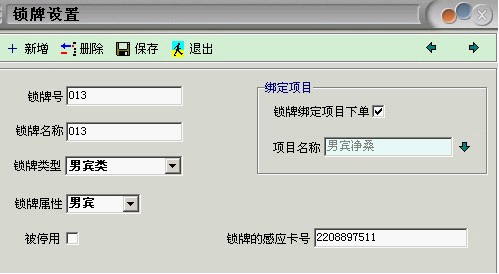

6、 运行后台管理.exe—>屏幕的最左边：锁牌设置，双击一个锁牌，设置锁牌的卡芯号
7、 运行前台管理.exe：点屏幕最上面的收银管理—>按钮前台—>选择一个空闲的锁牌，点击会弹出窗体来开牌，再点一个已经开牌的锁牌，就可以下单了

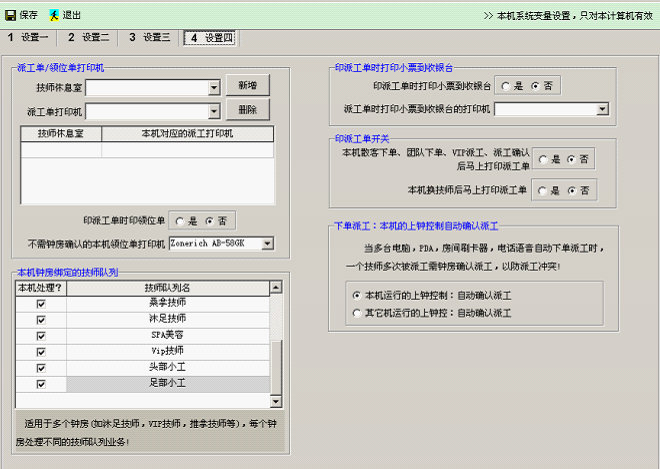

8、运行钟房管理.exe：一个局域网内，一台电脑运行钟房管理的本机参数：
A、 设置技师休息室的打印机，钟房派工确认后，打印派工单给技师
B、 选择本机上钟控制管理的技师队列
C、 选择派工确认和换技师后，马上打印派工单
D、 本机运行的上钟控制，自动确认刷卡器的派工，冲突的派工需要钟房手工确认；如果其它电脑也要运行上钟控制，选择第二个，其它机自动确认派工。

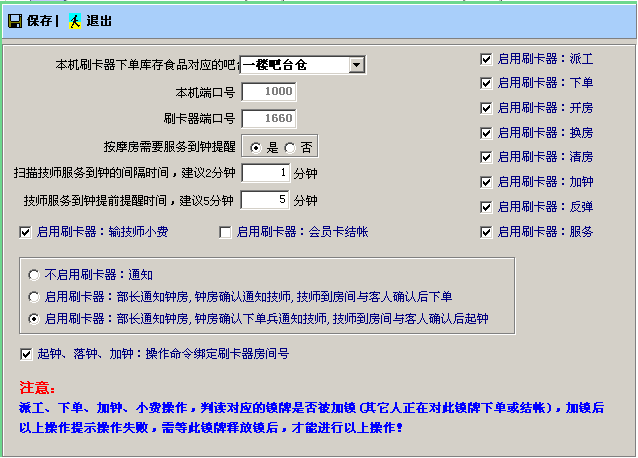

9、 运行
，设置刷卡器的功能
10、 在dos下ping 房间刷卡器的IP，如果房间刷卡器通了，请房间刷卡器上操作测试，假设我们测试刷卡器的“服务”功能，在刷卡器上按”服务”键，依语音提示操作，操作完毕后，刷卡器有没有提示操作成功？同时，我们在数据库中也可以检查“网线刷卡器”服务程序有没有收到数据，,进入数据库的查询分析器，输入 select * from Wx_ShuaKaTask ，可以看到服务程序是否接收到了刷卡器的请求命令。
