产品名称:电源控制器(灯控箱)
产品编号:DKX-001
更新时间:2016.01.01
浏览次数:1098
软件结构:C/S
支持数据库:Microsoft SQL2000/2005/2008
连接方式:TCP/IP通讯,10M/100M自适应RJ-45接口
适用场所:棋牌室 桌球室 网球 兵兵球馆
支持语言:中文简体 中文繁体
外观尺寸:长310mm 高230mm 厚95mm

  一、注意事项

•  本灯控设备采用标准以太网通信方式,请按综合布线系统的要求敷设网线。

•  本机出厂时的缺省 IP 地址为 192.168.1.150 ,若与您网络中的其它 IP 地址冲突,或者与您的网络不在同一个网段,请联系电脑工程师修改您的网络设置,或者用我们提供的工具软件修改设备 IP 地址后再接入网络中。

•  本机电源输入范围为 220V ± 20V 市电,接入电源时请务必检查电压是否符合要求,请提供备用 12V2A 输入。

•  为了您的安全,本机的 220V 电路安装请按照电工施工标准操作,由有资格证书的专业电工安装接入。

•  若本机发生故障,非专业人员不得自行维修,请与本机的供应商或者直接与本公司售后服务部联系。

•  客户申请技术服务时,请提供本机机器号、故障现象。

二、安装布线

• 本灯控设备采用嵌入式 ARM 微处理器为主控芯片 , 内嵌实时操作系统,支持多任务并发工作,数据传输采用 10M/100M 自适应的标准以太网接口,性能稳定。功能强大,可配合软件彻底杜绝收银漏洞。

• 外形尺寸: 310 mm*230mm*95mm
• 通讯方式: TCP/IP 通讯, 10M/100M 自适应 RJ-45 接口
• 单路额定功率: 4400 瓦
• 单路实际使用功率: 600 瓦
• 单板输入方式: ABC 相输入
• 单板输出路数: 9 路
• 灯控电源: 220V 交流, 220V2A 备用
• 本灯控设备标配网线一条,可直接与计算机直连通讯。如果您的电脑网线口已经插有网线,请把网线插入您电脑网线插入的交换机或路由器的网口即可。

• 本机出厂时的缺省 IP 地址为 192.168.1.150 ,网关为 192.168.1.1 ,子网掩码为 255.255.255.0 ,电脑 IP 为 192.168.1.200 。若与您网络中的其它 IP 地址冲突, 或者与您的网络不在同一个网段,请联系电脑工程师修改您的网络设置,或者用我们提供的工具软件修改设备 IP 地址后再接入网络中。

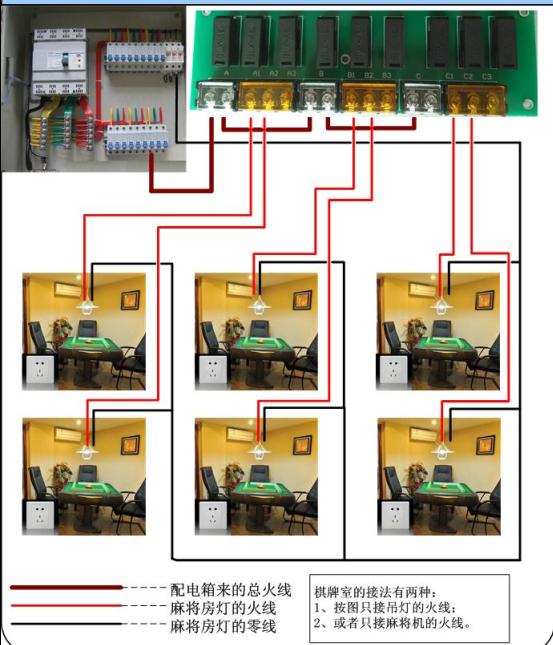

棋牌台球单相安装图如下

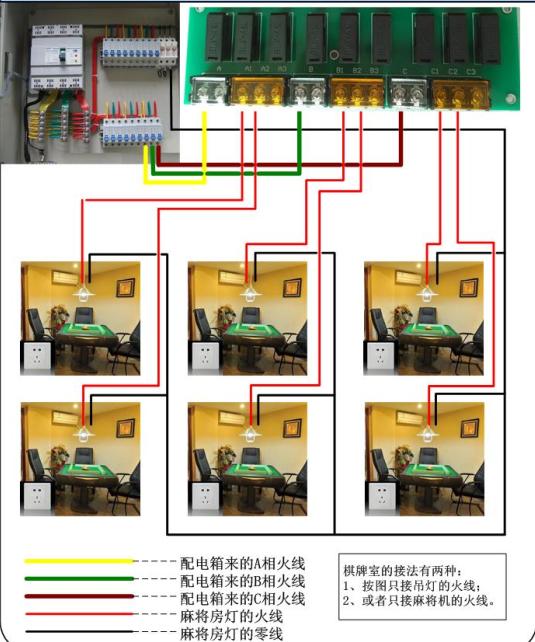

棋牌台球ABC安装图如下

三、测试准备

•  请把灯控电源插入通电的插座。

•  请打开手动开关 A1 ,确认相应的灯是否点亮;然后依次打开A2,A3,B1,B2,B3,C1,C2,C3 等开关,依次确认相应的灯是否正常点亮。
•  请检查网线连接正常,网络接口指示灯状态正常。绿灯常亮表示网线接入交换机正常,橙色灯不亮表示没有传输数据,橙色灯闪亮表示正在传输数据。
四、设备复位

• 由于任何原因造成不知道灯控 IP 的情况,可以通过以下操作复位灯控。

• 开机一段时间后,按住 PRO 键 15 秒,听到蜂鸣器叫后,松开 3 秒以上,再次按下,连续响 8 声,开始初始化,完成后设备重启,长鸣一声。
• 听到长鸣即设备已经初始化,恢复出厂缺省设置。即 IP 地址为 192.168.1.150 ,网关为 192.168.1.1 ,子网掩码为 255.255.255.0 ,服务器 IP 为 192.168.1.200 。
