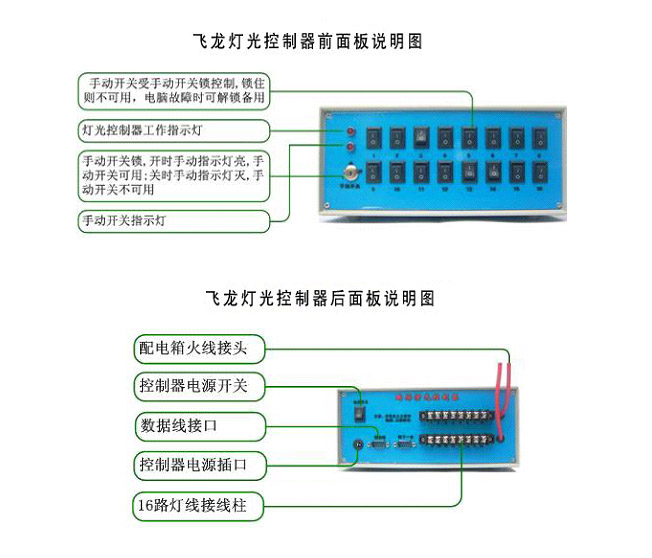

一、控制器前后面板说明
二、控制器规格、功率
单路最大控制功率：600W，如超出此功率请与我们联系。
16路总的最大控制功率：5200W，如超出此功率请与我们联系

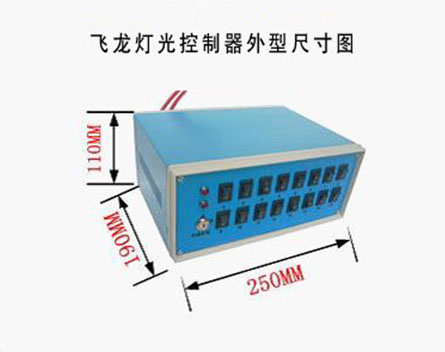

飞龙灯光控制器尺寸为：250mm*190mm*110mm 在准备放置控制器的地方，应预留出更大一些的空间来放置控制器。
控制器规格
一个飞龙灯光控制器的规格为8路或者16路，可以控制8组或者16组灯。如果超过16路，可以将多个控制器级联使用，最多可以级联16个控制器，最大可以控制256路。

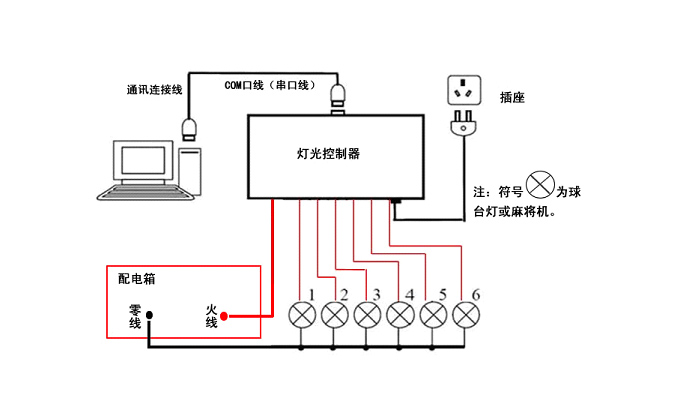

三、控制器与电脑连接说明
飞龙灯光控制器通过串口线和电脑相连接。
飞龙灯光控制器使用标准的工业通讯端口（串口）作为通讯口，使用9芯串口线与电脑相连接。串口作为标准的工业通讯端口，在工业自动控制里面应用非常的广泛。 使用串口作为通讯口有几大好处：
· 几乎100%的台式电脑都有串口
· 安装方便，不用拆开机箱，将串口线一插就可以
· 信号稳定，串口被广泛应用于工业控制，是一种通讯标准。
走235线，长度15米内

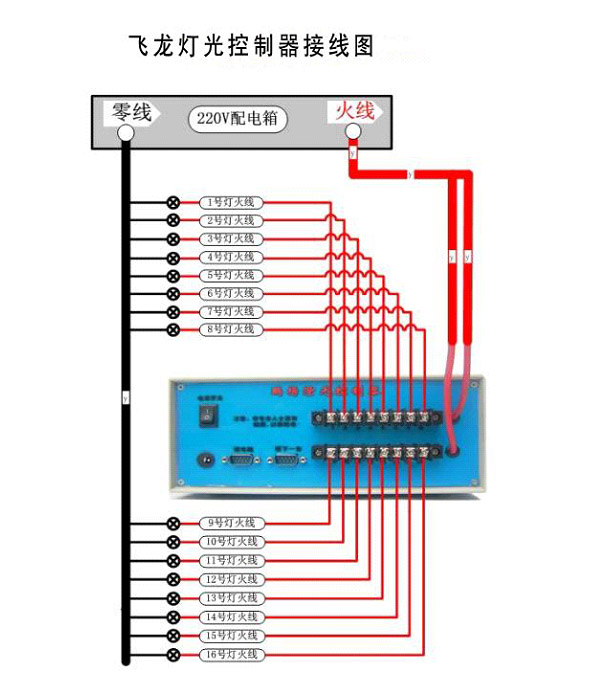

四、飞龙灯光控制器与电灯接线说明
如何与电灯线相连接，如何布线，这是很多老板都想不明白的问题，其实找个电工布线就OK了，对电工来说，是再简单不过了，跟给电灯接开关是一个原理。在此，我们做一下说明:
如果是新开球厅安装飞龙灯光控制器，以16张桌球，16路灯为例。一个灯必须要有2根线，其中1根零线，1根火线。总共有16根火线和16根零线。在布线的时候，需要拉16根火线到收银台，另外16根零线汇总之后回到配电箱即可。除此之外，还需要从配电箱拉一根总火线到收银台。所以一共需要拉17根线到收银台。
对于16个桌子的球厅，如果不使用灯光控制器，那就需要接32根线到配电箱上，其中16根接到配电箱的零线接点，16根接到配电箱的火线接点。
如果是老的球厅安装飞龙灯光控制器，以16张桌球，16路灯为例。现在线路必须要改动一下。怎么改动呢，其实很简单，你只需将16根从电灯拉到配电箱的火线（注意是火线，不是零线），转拉到收银台，这样，32根线里面，16根零线保持不变，仍旧接在配电箱，另外16根火线则拉到收银台，接到灯光控制器上。然后再从配电箱拉一根总火线到收银台。这样收银台总共就有17根线了，分别是16根电灯火线，1根配电箱过来的总火线。
控制器后面版上有2根总火线和16个灯光线接点。只需要将配电箱过来的总火线接到控制器后面板的2根总火线上（2跟火线并一起接即可）；16路灯线接到控制器后面板的16个灯光线接点上。
飞龙灯光控制器安装非常的简单，但前提是在装修的时候先让电工布好线。布好电线之后，只要将对应的电线接到控制器后面板上即可。具体步骤如下：
1. 找到收银台这边的电灯线火线，为所有的电灯线押上接线端子，灯光控制器的包装盒里已配备；
2. 将1号接线端子接到1号接线柱上，将2号接线端子接到2号接线柱上，依此类推……
3. 将配电箱引过来的总火线接到控制器的2根总火线上。
4. 取出类似于手机充电器的开关电源，将它插入220V电源插座，将输出插头插入控制器的后面板对应插座处。
5. 取出串口线，将串口线的一端插入电脑主机的串口上，将串口线的另外一端插到控制器上的“接电脑”端口上（控制器的“接电脑”一般接电脑端，“接下一台”一般用于级联下一台灯光控制器）。
6. 完成安装。
